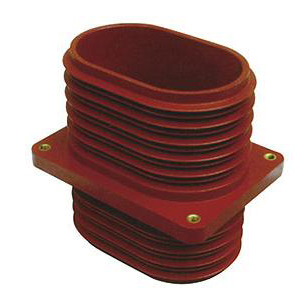

TG3-10Q/140*200高压穿墙套管
-
一、简介
穿墙套管为环氧树脂凝胶成型结构，外形结构尺寸大小为170×240（140×200）mm、高195mm。主要适用于额定电压为10KV及以下的 户内成套设备中，作绝缘隔离和联接过度之用。套管耐污及潮湿，无需特别维护，只需定期地清理表面污质。安装时母排从孔内穿过。周围环境温度在+40℃~5℃之间;当空气温度+20℃时，相对湿度布超过85% 无严重影响触头盒绝缘的气体、蒸汽、灰尘及其它爆炸性和腐蚀介质的场所。

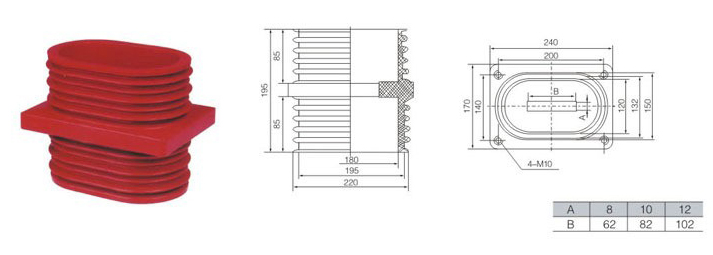

二、结构尺寸图：
三、中置柜环氧树脂套管产品型号如下：
TG4-10Q/128(100*100)
TG1-10Q/210(125*125)
TG2-10Q/182(152*152)
TG3-10Q/110*180
TG3-10Q/140*200
TG3-10Q/140*200*230
24KV/175*225*310
35KV/200*550(180*180)
40.5KV/260*260*395(KYN61)
40.5KV/260*260*395[420](KYN61)
